PW型離心污水泵是單級、單吸、懸臂式離心污水泵。泵吸入口為軸向水平方向，泵排出口可根據需要裝成水平或垂直方向。主要由泵蓋、泵殼、葉輪、軸封、軸、和托架等零部件組成。軸封采用雙端面機械密封結構形式，泵與電機安裝在共同底盤上，通過彈性聯軸器由電機直接驅動。

產品介紹
性能參數
適用范圍
安裝尺寸圖
文檔下載

產品概述

PW、PWF型污水泵是單級、單吸、懸臂式離心污水泵。泵吸入口為軸向水平方向，泵排出口可根據需要裝成水平或垂直方向。主要由泵蓋、泵殼、葉輪、軸封、軸、和托架等零部件組成。軸封采用雙端面機械密封結構形式，泵與電機安裝在共同底盤上，通過彈性聯軸器由電機直接驅動。該泵具有效率高、節能、運行平穩、性能可靠、維修方便等優點。
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。(材質、鑄鐵、不銹鋼)

技術參數

流量：36-180m3/h；揚程：8.5-48.5m；電機功率：4-30KW；轉速：960-2950r/min；口徑：φ65-φ100；介質溫度：≤100℃。

型號意義

適用范圍

PW普通型污水泵可輸送污水、含有懸浮固體顆粒、長纖維物質及生活用廢水。泵體為優質鑄鐵材質，介質溫度不超過100℃。
PWF型耐腐蝕污水泵可輸送帶有酸性、堿性或其他腐蝕性的污水，廣泛應用于化工、石油、輕工、食品、制藥、釀造、環保及污水處理等行業。泵體及過流部件采用304不銹鋼材質制造，介質溫度不高于100℃。

結構說明臥式污水泵主要由：泵蓋(1)，泵體(2),葉輪（3)，軸（15），軸封體(4)，軸承箱（11))及聯軸器部件等組成〈見圖1：結構圖〉泵出口垂直向上，也可裝成水平方向，本泵由彈性聯軸器直接傳動（亦可才艮據需要改用皮帶傳動）。葉輪內僅有兩片曲面葉片，因此流道寬暢，可通過一般性懸濁顆粒。葉輪背面有4片副葉片，以平衡軸向推力，制造時葉輪經過靜平衡試經驗。泵的旋轉方向從驅動端看為順時針方向。軸承箱軸承用稀油潤滑、油位高度由油標指示、油位應處于正常油位線。本泵軸封采用油封團密封、密封性能好、更換方便。密封環由鑄鐵制成，固定于泵蓋上，磨損后可用備件更換。泵蓋和葉輪進口端的間隙f，密封環與葉輪裝配間隙T （見結構圖〉及配用底閥內徑列于表1。

型號	F(mm)	T(mm)	底閥內徑	備注
21/2PW	2	0.15~0.22	Φ150
4PW	2	0.175~0.255	Φ200

PW、PWF型懸臂式離心污水泵外型尺寸圖2

產品型號
產品型號	L1	L2	L	L3	d	L4	h1	h2	n-d
2½PW	160	105	571	46	Φ30	122.5	180	200	4-Φ19
4PW	214	122.5	658.5	58	Φ5	190	180	200	4-Φ19

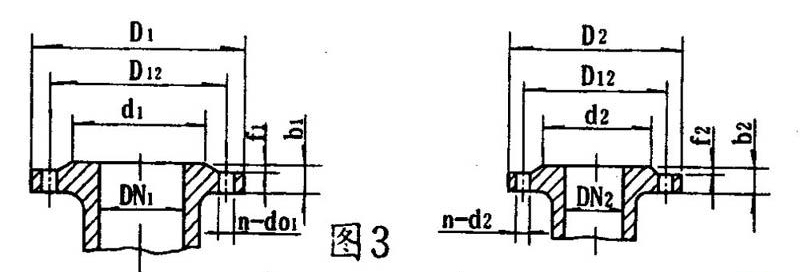

PW、PWF型懸臂式離心污水泵泵的進口法蘭連接尺寸圖3

產品型號	吸入口法蘭							排出口法蘭
產品型號	DN1	d1	D12	D1	f1	b1	N-d01	DN2	d2	D12	D2	f2	b2	n-d02
2½PW	80	125	150	185	3	18	4-Φ18	70	110	130	160	3	18	4-Φ14
4PW	100	145	170	205	3	18	4-Φ18	100	145	170	205	3	18	4-Φ18

泵的進出口錐管連接尺寸圖3

產品型號	吸入口法蘭							排出口法蘭
產品型號	DN1	d1	D12	D1	f1	b1	N-d01	DN2	d2	D12	D2	f2	b2	n-d02
2½PW	100	158	180	220	3	20	4-Φ17.5	80	135	160	190	3	22	4-Φ18
4PW	200	255	280	315	3	22	4-Φ18	150	212	240	285	3	26	14-Φ17.5

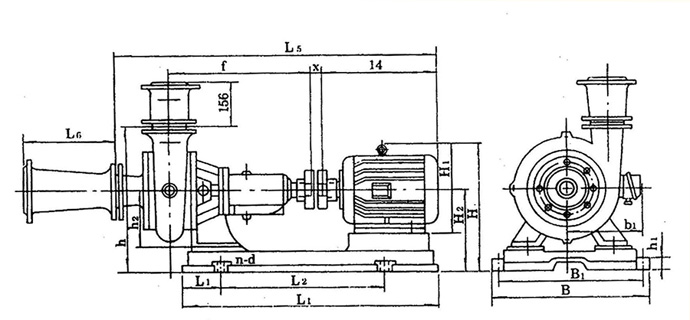

安裝尺寸

PW、PWF型懸臂式離心污水泵

泵型號	底座型號	電機 號	外型及安裝尺寸
泵型號	底座型號	電機 號	L1	L2	L	B1	B	H1	H2	h	H1	H2	H	B1	a	f	X	L4	L5	N-d	L6
2½pw	2½PW-y112M-4	y112M-4	125	534	779	385	445	35	180	470	265	270	423	190	160	411	17			4-Φ24	350
	2½PW-y160M-4	y160M-4	155	575	885	430	490	35		470	385	270	495	255						4-Φ24
	2½PW-y180M-4	y180M-4	122	700	942	420	480	40		490	430	290	540	285						4-Φ24
4PW	4PW-y160M-6	y160M-6	145	590	890	430	490	40	180	586	385	280	505	255	214	444.5	16			4-Φ24	400
4PW	4PW-y200l1-4	y200l1-4	145	670	1025	536	596	40	180	600	475	300	575	310	214	444.5	16			4-Φ24	400
